产品详情 PRODUCT DESCRIPTION

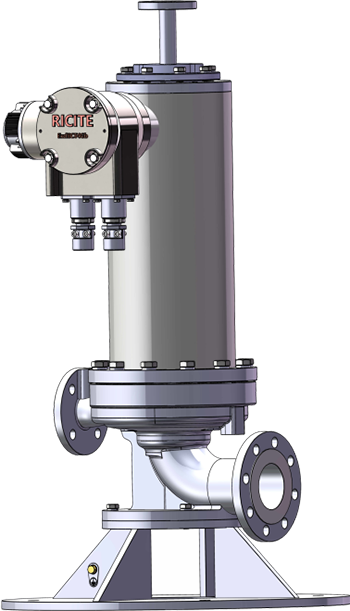

LR立式逆循环型屏蔽泵

产品优势

P系列屏蔽电泵是经历不断完善和改进的新一代化工屏蔽泵。采用*j标准设计，z大操作流量1200m3/h，z高扬程600m，温度范围-120－350℃，系统设计z大压力20MPa。

P系列屏蔽电泵优势

①长寿命，自动液压推力平衡系统与碳化硅轴承组合，获取高使用寿命；

②gao效率，优化的电机设计与g效水力研究，取得了优异的能效；

③高可靠性，**的加工工艺、g端的数控设备以及完善的检测，保障产品质量的稳定一致。

④设置轴承磨损监视，实现在线监控与自动化控制。

⑤二次密封壳，确保事故状态下对环境现场a全保障性。

屏蔽泵特点及应用

屏蔽电泵由屏蔽电动机和泵构成一个整体，定子的内表面和转子外表面用薄壁非磁性的耐腐蚀金属薄圆筒包覆，使定子绕组和转子铁心与输送介质w全隔开，不会受到输送液的浸蚀，另外叶轮直接安装在转子的轴伸端，整个转子体浸没在输送液中，没有与外界贯通的转动零部件，是一种J对无泄漏的结构，因而具有以下优点：

①由于w全无泄漏，因而适用于输送对人体有害液体、容易爆炸和可燃烧的液体、贵重液体、腐蚀性液体。

②由于与外界空气w全隔离，因而适用于输送与外部气体接触能变质的液体。

③由于无轴封，因而适用于输送压力较高的系统、高熔点液体、高温液体、低温液体。

④由于不需要润滑，故不会污染输送的液体，并且避免了注排油的麻烦。

⑤由于电动机和泵同轴一体，故体积小、重量轻，占地面积小、拆卸检查方便。

⑥电动机采用水冷却或自然冷却，没有风扇，因而运转振动小、噪音小。

参数范围：

名称	类型	流量	扬程	工作温度	电机功率	粘度	压力等级	结构特点
LR立式逆循环型屏蔽泵	LR立式逆循环型	300m3/h	110m	～+120℃	110kW	100mm/s	2.5Mpa	逆循环的一种，用于输送LNG液化气 LPG液化石油气**


型号示例

材质材料

体系代号		4	5	6	7
过流部件		304	304L	316	316L
密封垫	泵	高温型		石墨缠绕
		普通型		聚四氟乙烯
	电机	聚四氟乙烯
屏蔽套		哈斯特洛依-C			哈斯特洛依-C
轴		304/301	304L	316	316L
轴承套、推力盘		司太立合金
		碳化硅SSiC
轴承		石墨浸渍呋喃树脂、碳化硅SSiC

屏蔽泵剖面

屏蔽泵分解

性能数据表

序号 No.	泵型号 Pump Model	额定转速speed		电机功率power(KW)
		n=2900r/min		介质密度(medium density(g/cm))
		流量m³/h	扬程m	1	1.35	1.84
1	4025R	3.6	20	1.1	1.5	2.2
		6	19	1.5	2.2	2.2
		7.2	17	1.5	2.2	2.2
2	4025S	7.2	33	2.2	3	5.5
		12	29	3	3.7	5.5
		14.4	27	3	5.5	6.3
3	4025T	5.4	62	5.5	6.3	7.5
		9	60	5.5	7.5	11
		10	58	5.5	7.5	11
4	5040R	7.2	17	1.1	1.5	2.2
		12	15	1.5	2.2	3
		13.5	14.5	1.5	2.2	3
5	5040S	7.2	33	2.2	3	5.5
		12	29	3	3.7	5.5
		14.4	27	3	3.7	5.5
6	5040T	10.8	52	5.5	7.5	11
		18	49	6.3	11	15
		21	46	7.5	11	15
7	5040U	7.2	102	15	18.5	22
		12	98	15	18.5	25
		14.4	94	15	18.5	25
8	6550R	14.4	17	2.2	3	5.5
		24	14	3	3.7	5.5
		28.8	12	3	3.7	5.5
9	6550S	14.4	30	3.7	5.5	6.3
		24	27	3.7	5.5	7.5
		28.8	24	5.5	6.3	7.5
10	6550T	14.4	52	7.5	11	15
		24	50	11	15	18.5
		28.8	46	11	15	18.5
11	6550U	21.6	86	18.5	22	30
		36	80	18.5	25	37
		40	78	22	30	37

标准屏蔽电机数据4*380V50HZ

序号 No.	泵型号 Pump Model	额定转速speed		电机功率power(Kw)
		n=2900r/min		介质密度(medium density(g/cm³)
		流量m³/h	扬程m	1	1.35	1.84
12	8065R	28.8	15	3	5.5	6.3
		48	12	3.7	5.5	6.3
		55	10	3.7	5.5	6.3
13	8065S	36	30	6.3	11	15
		60	22	7.5	11	15
		66	18	7.5	11	15
14	8065T	30	53	11	15	22
		50	50	15	18.5	25
		58	42	15	18.5	25
15	8065U	28.8	80	18.5	22	30
		48	76	22	25	37
		57.6	70	22	30	45
16	1080S	54	24	11	15	18.5
		90	20	11	15	18.5
		102	16	11	15	18.5
17	1080T	60	50	22	30	37
		100	45	25	30	45
		120	36	25	30	45
18	1080U	60	80	37	45	55
		100	72	45	55	75
		120	64	45	55	75
19	1080V	54	120	55	65	90
		90	100	55	75	110
		108	80	55	75	110
20	1210T	108	45	37	45	55
		180	38	45	45	75
		200	35	45	45	75
21	1210U	108	80	55	65	90
		180	70	65	75	110
		216	60	65	90	110
22	1210V	90	128	75	90	132
		150	120	90	132	200
		170	110	110	145	200

众多化工、制药、新能源、电子铝箔等行业的企业，已经选择RICITE产品（磁力泵、化工屏蔽泵、隔膜泵、化工离心泵等），作为高新技术企业，瑞希特（浙江）科技股份有限公司矢志不移致力于无泄漏泵阀事业，坚持以研发与生产优良磁力泵、化工屏蔽泵和泵系统为目标，坚定不移在技术创新领域的不懈追求和努力，提供稳定、可靠、实用、节能的产品和服务，让客户满意。服务热线：400-169-7088 官网：www.ricite.com
